オリジナル Nintendo3DS 修理マニュアル

この項目では、Nintendo3DSのメイン基板までの分解手順をご案内致します

ご不明点はsupport@samaro.ocnk.netまでお気軽にご相談下さい。
（ご注文者様のお名前か注文番号をご記入下さい）

作業に必要なもの
・精密プラスドライバー

写真はクリックで大きなものをご覧頂けます
組上時は逆順となります。

１．
Nintendo3DSを裏返し、青丸の４本のネジを外します
このネジは外れずバッテリーカバーに残るため、紛失の心配がありません。　　

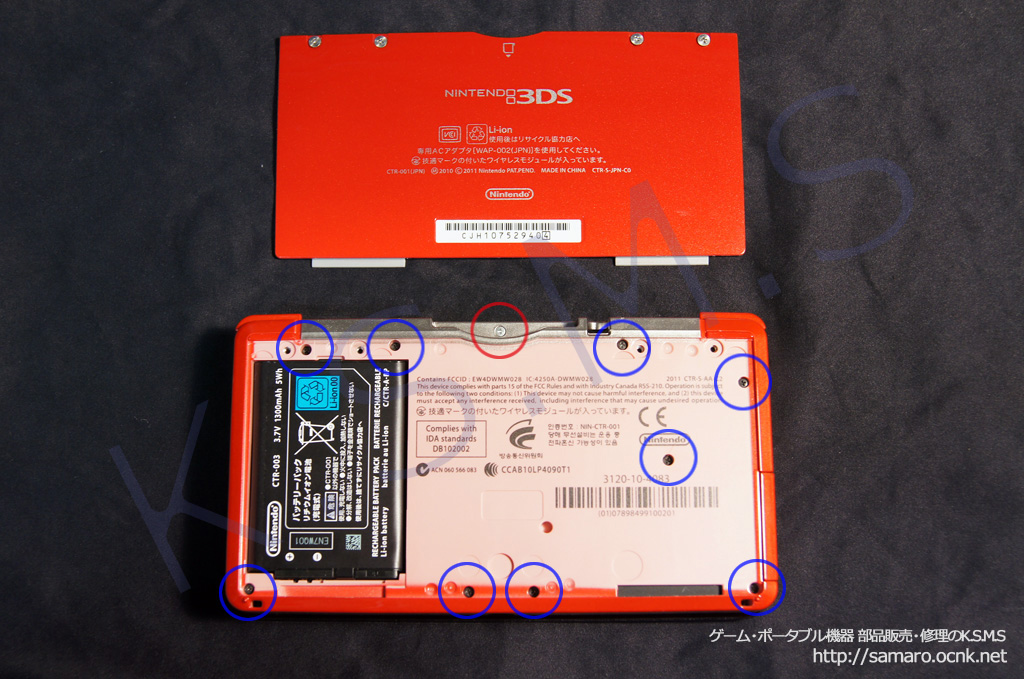

２．
バッテリーカバーを外すと、本体下側にアクセスができます
バッテリーは上側に隙間がありますので、引っ掛けて外します。

青丸の９本のネジを外します
赤丸の１本のネジを外します、こちらは忘れやすいためご注意下さい。

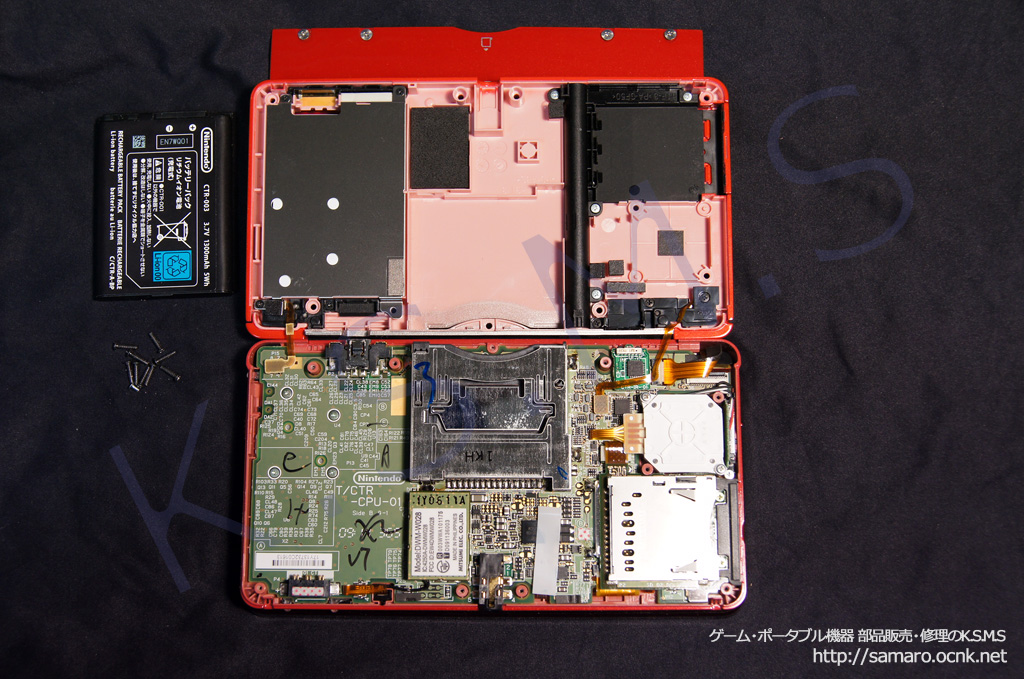

３．
全てのネジ・バッテリーを外し終えたら、下の写真の向きで見て
下側からケースを持ち上げます。
爪などできつく固定はされておりませんので、万一軽い力で開かない場合は
ネジが全て外れているかご確認下さい。
上側から開くことはできません、十分にご注意下さい。

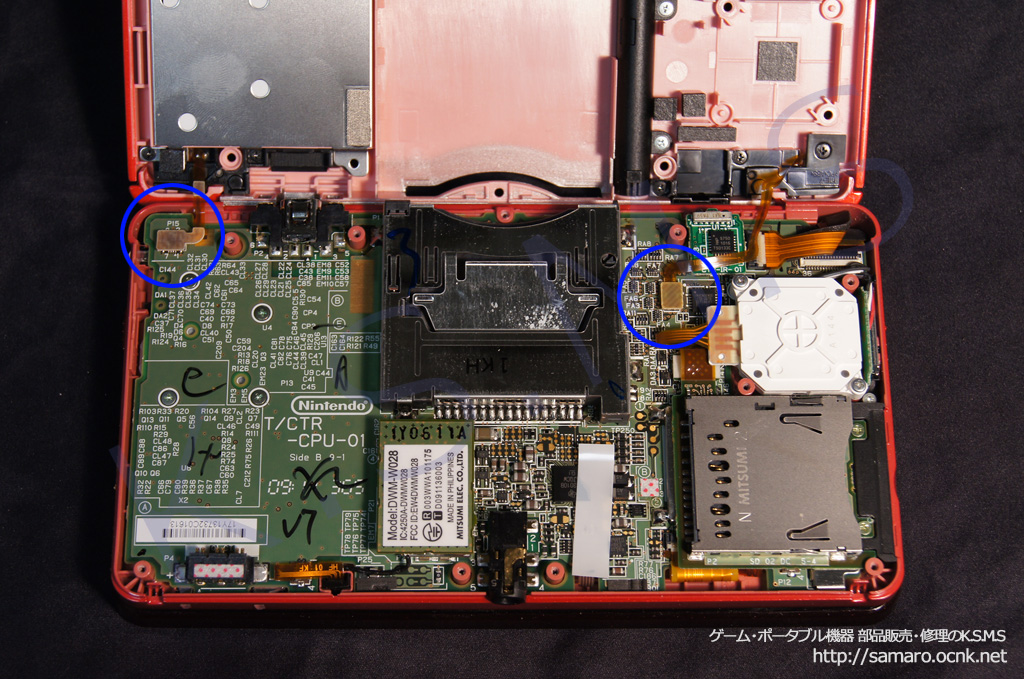

４．
L/Rキーのフレキケーブルに負荷がかかっており
作業性も劣りますので、修理箇所によっては必須ではありませんが
青丸部分のコネクタを垂直方向に力を入れて外します。

全ての修理に共通する初期の分解作業は以上です。
以降の作業は、個々の修理箇所のものをご確認下さい。
組上げは上記の逆順となります。
