Nintendo3DS 修理マニュアル

この項目では、Lボタンの修理手順をご案内致します

ご不明点はsupport@samaro.ocnk.netまでお気軽にご相談下さい。
（ご注文者様のお名前か注文番号をご記入下さい）

写真はクリックで大きなものをご覧頂けます

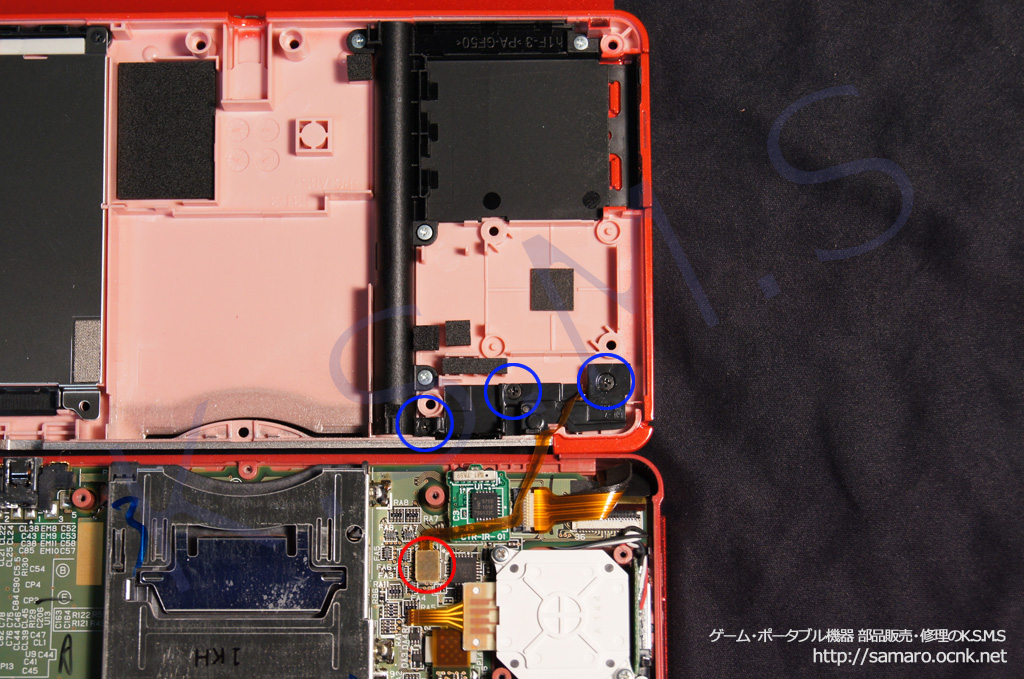

１．
本体が裏返しになっているため、写真右側がLキーです
青丸の３つのネジを外します
外していない場合は赤丸のコネクタを垂直方向に抜きます。

２．

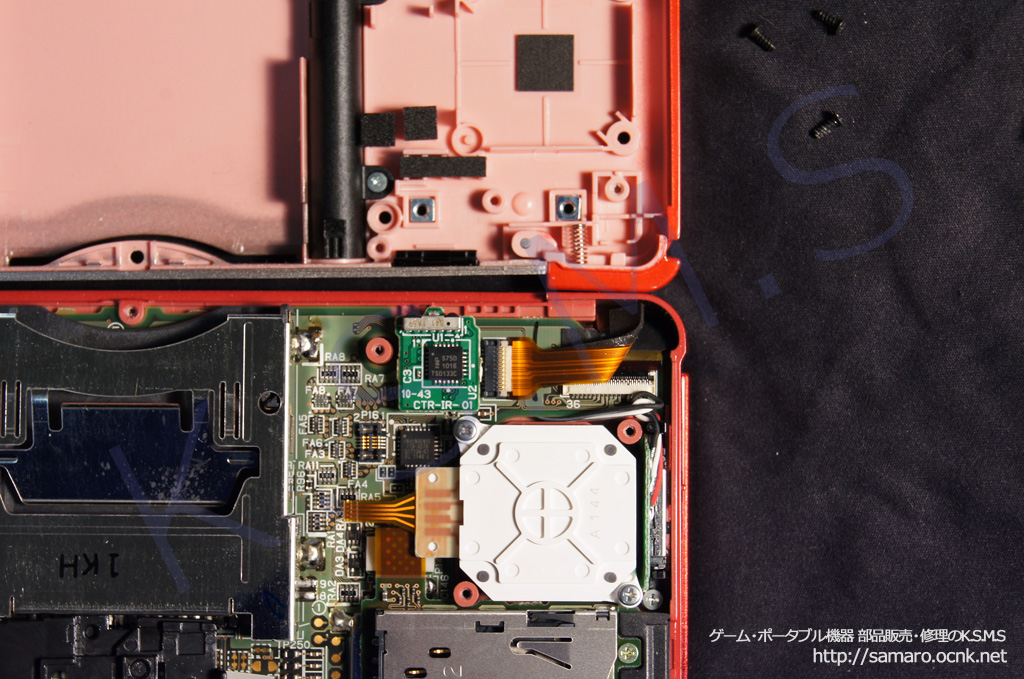

黒色のパーツとLボタンを取り外すことができる状態となります。
その下のスプリングや銀色の部品は固定されておりませんので
紛失しないようにご注意下さい。
外れてしまった場合は、写真を参考にして取り付けて下さい。

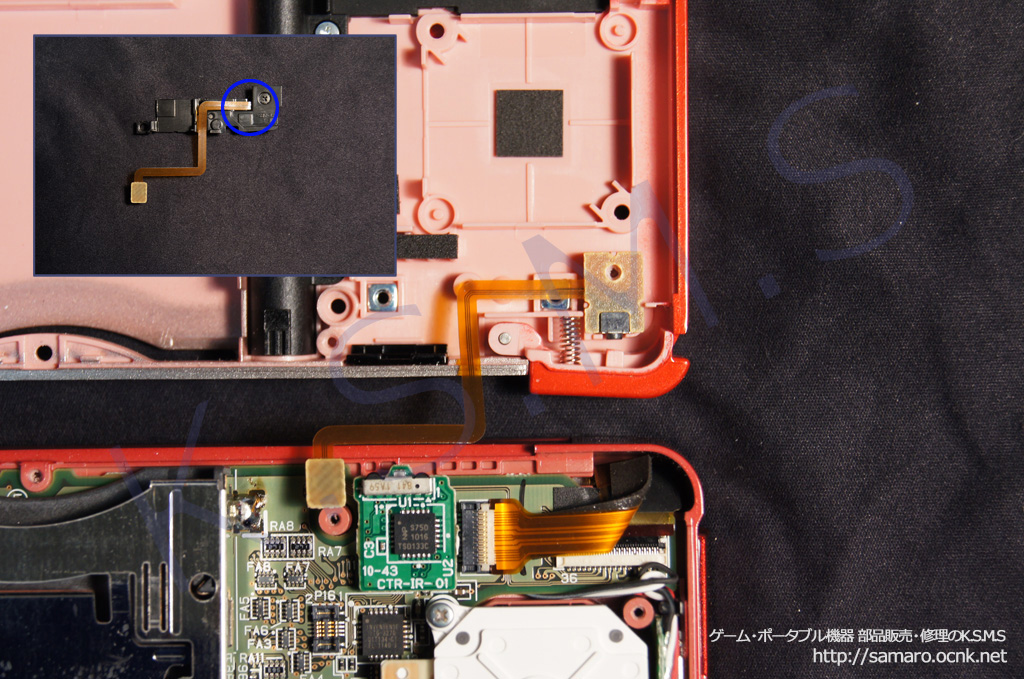

３．
交換用のLボタンを元の位置に取り付けます
青円部分でフレキケーブルを黒色の部品の隙間に通す必要があり
やや取り回しが複雑なため
写真左上のように、先に黒いパーツとLボタン部品を組み合わせて
ネジを挿しこんでおくと、作業が容易かと思います。

４．

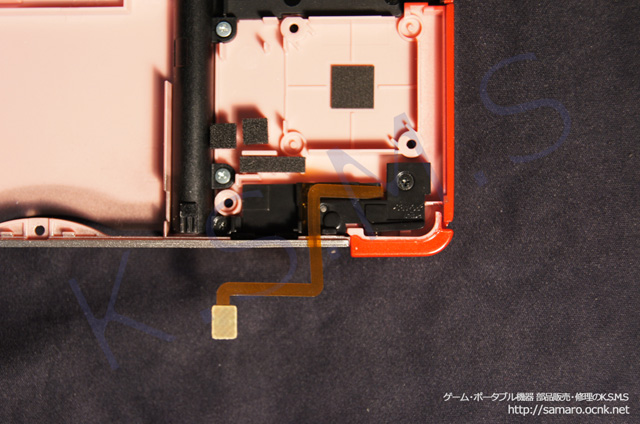

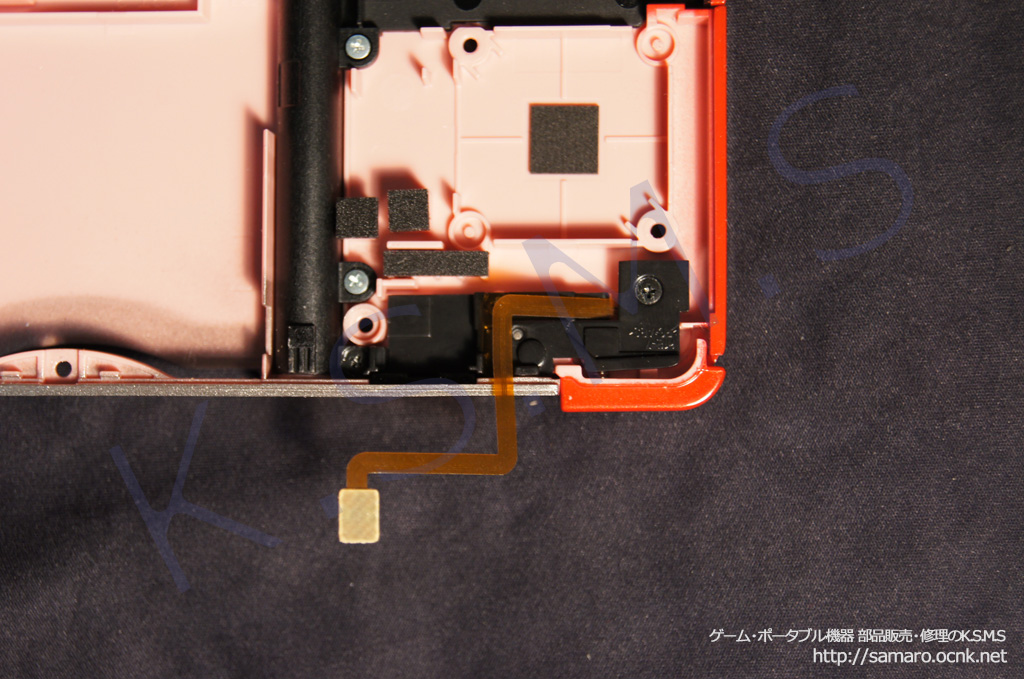

無事に右ボタン基板を取り付けることができましたら
外した３箇所のネジを取り付けます。
この段階でLボタンを操作し、クリック感があることを確認されることをお勧め致します。
当店の出荷部品は、この状態で動作確認を行っています。
タクトスイッチは製造時期により使用されている部品が異なり
カチカチ音が鳴る灰色と、音の鳴らない黒色のものが御座います。

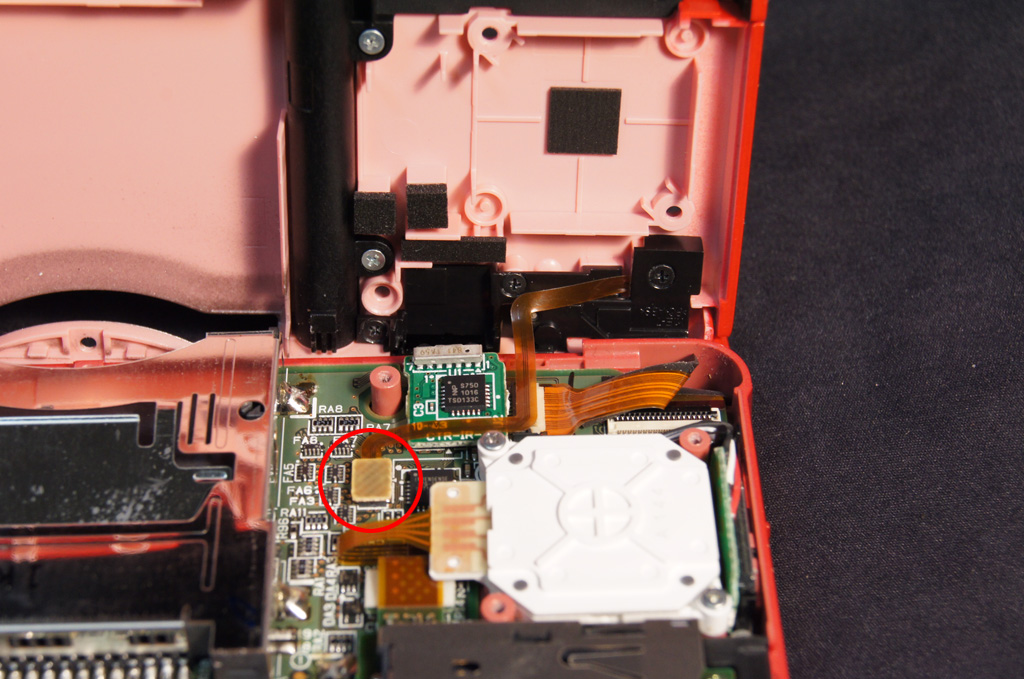

５．
赤円部分のコネクタにフレキケーブルを挿し込めば終了です
位置を合わせて、垂直方向に力を加えて取り付けます。

Lボタンの修理作業は以上となります。
組上げ作業で不明点が御座いましたら、初期分解編を参考にして頂くか
弊店までお気軽にご相談下さい。
